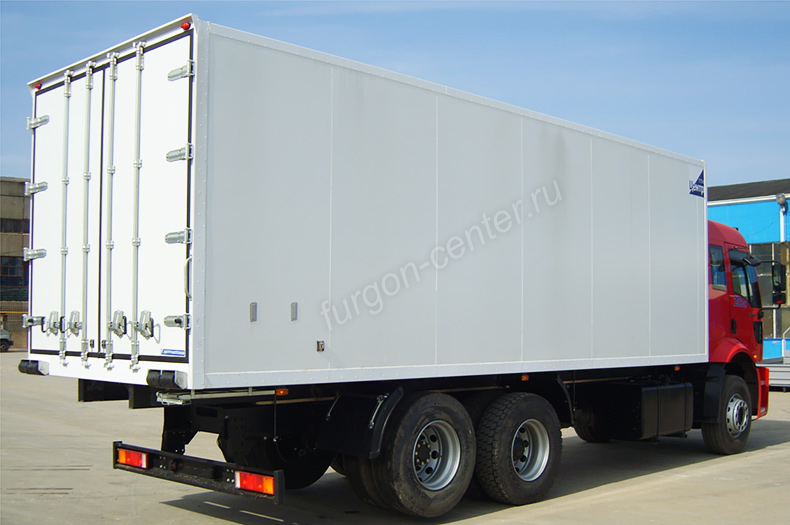

Фургоны для перевозки мясных туш

Назначение

Данный тип автофургонов необходим для перевозки мясных туш, подвешанных на крюках, расположенных на профильных направляющих.



На заводе ЦТТМ такие фургоны изготавливаются по бескаркасной технологии из заливных сэндвич панелей высокой степени изотермичности ( т.е с максимальной толщиной утеплителя - пенополиуретана).

Исполнение, усилительные элементы
Отличительной особенностью фургонов - тушевозов  является то, что вся нагрузка приходится не на пол как обычно, а на крышу. Поэтому в сендвич панели крыши и боковых стен закладываются усилительные элементы - металлические трубы квадратного сечения.

Для исключения теплопотерь трубы изолируются от прямого контакта с наружними слоями сэндвич-панели.

Технология изготовления сендвич панелей ЦЕНТРАНСТЕХМАШ
При изготовлении сендвич - панелей  нами используется технология заливки, когда исходные компоненты пенополиуретана смешиваются при определенной температуре и без доступа воздуха, и после образующаяся однородная масса впрыскивается между слоями обшивки будущей сэндвич-панели.

Имея очень высокий коэффициент адгезии, пенополиуретан, самостоятельно скрепляет между собой всю панель, без использования клея.

Это  уменьшает собственный вес фургона в пользу полезной грузоподъемности.
Кроме плакированного метала наружная обшивка фургона, может быть выполнена из пластика.

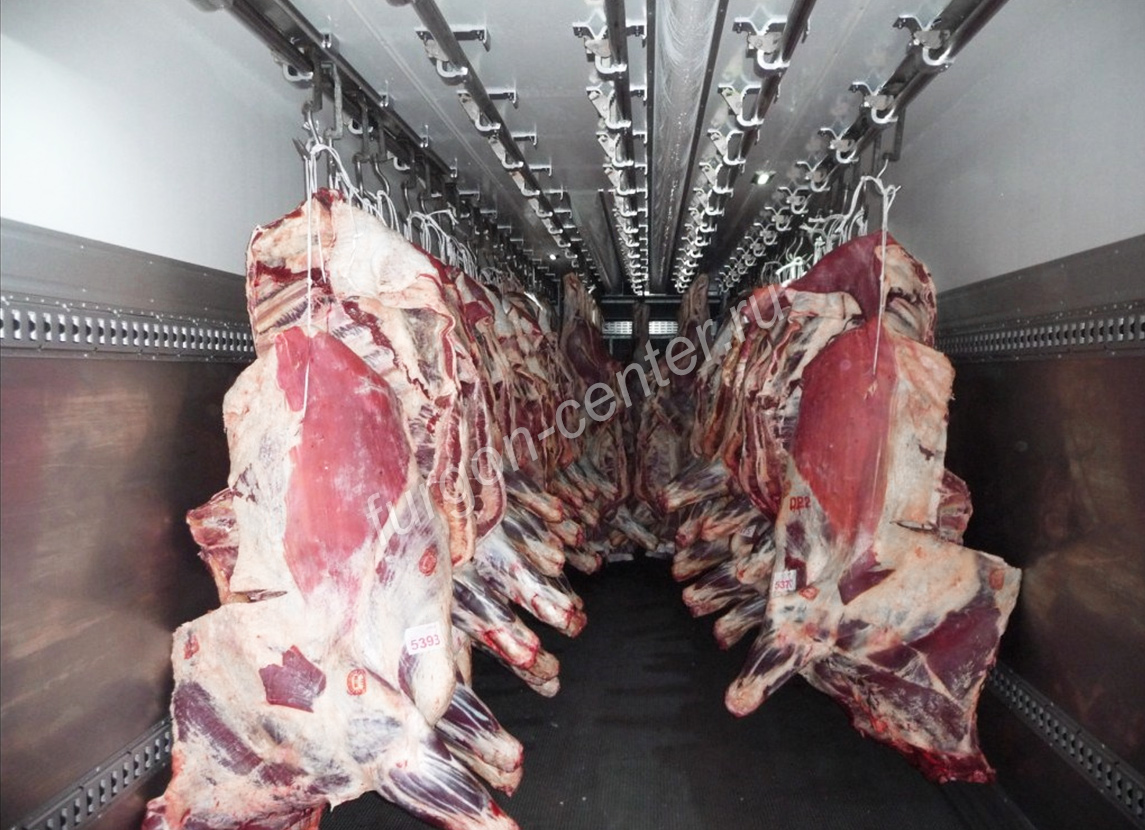

Системы подвеса туш
В тушевозах используются 2 типа направляющих: трубы круглого сечения и П-образные направляющие. Выбор направляющих определяется используемым видом направляющих на складе или производстве.

Первый особо часто используемый – это система труб, которая крепится к крыше с помощью кронштейнов.

• Диаметр труб из нержавеющей стали 60 мм.
• Количество рядов зависит от ширины кузова и размеров туш

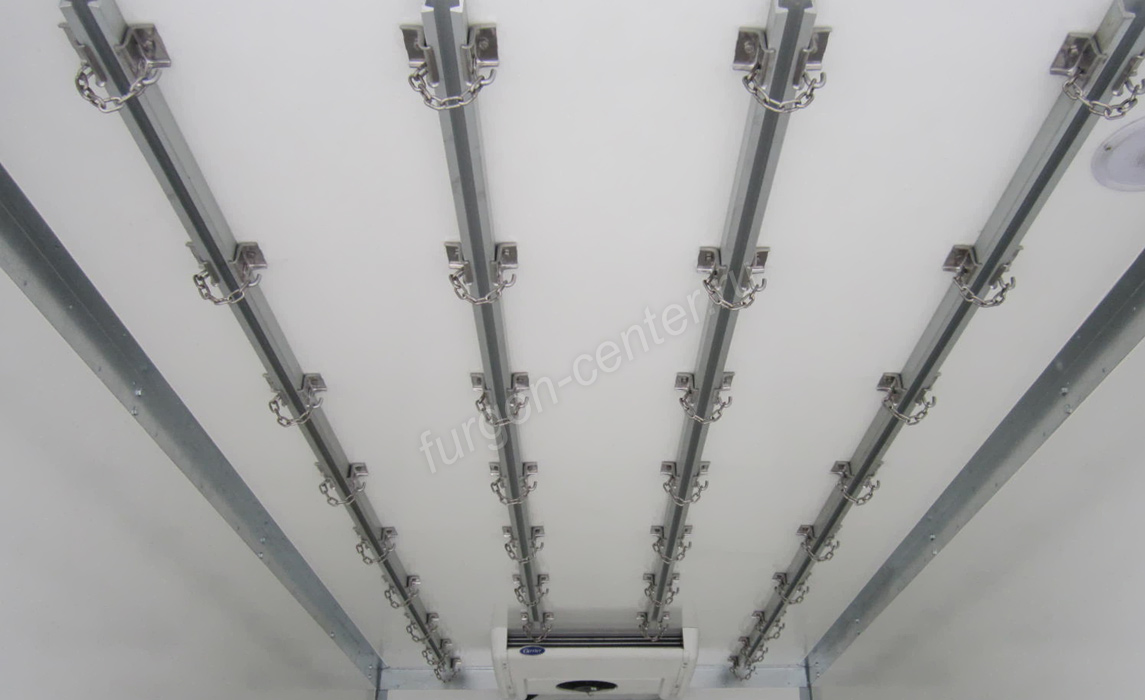

Вариант номер два – алюминиевые профилированные рельсы. Эта система используется реже, обычно, при автоматизированной загрузке. Система также практична в низких кузовах, потому что расстояние от потолка до нижней части крюка 180 мм. Чтобы исключить раскачивания туш, можно использовать большее количество телескопических штанг, от 4-5 штук.

Чтобы мясные туши после правильного развешивания не смещались при  движении или торможении, у каждого кронштейна имеется стопор. После загрузки нужно  повернуть  его на 90°, чтобы туши не раскачивались и непадали, вдоль труб находятся сверху и снизу ограничители из алюминиевых профилей.

Чтобы соединить складские направляющие с  направляющими в фургонах, приминяются терминальные переходы, которые устанавливают на трубы.

Все крепежные и силовые элементы фургона выполняются из кислотостойкой нержавеющей стали.

Холодильное оборудование

ООО “ТТМ ЦЕНТР” работает только с лидерами рынка: Zanotti, Carrier, Thermo King.

Устанавливаемые холодильники могут работать в двух режимах – в зависимости от потребностей  заказчика:

….+5….-10 (охлаждение)
….+5….-20 (заморозка)

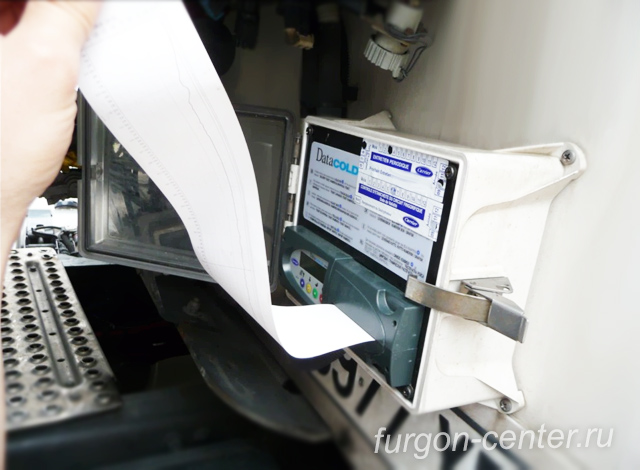

Для  контроля за соблюдение требуемого температурного режима, возможна установка терморегистраторов (опция).

Исполнение пола

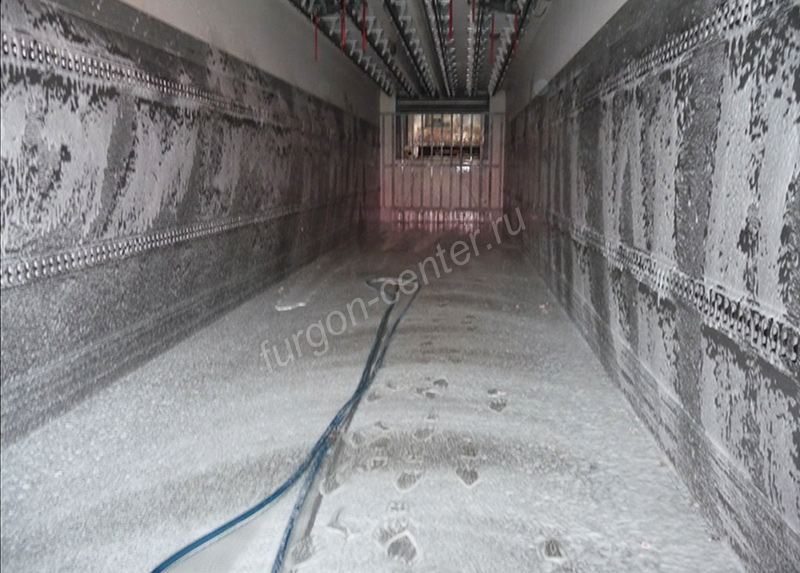

Покрытие из настила алюминиевым листом с обязательной проваркой швов, что обеспечивает высокую герметичность внутреннего пространства кузова и позволяет регулярно мыть кузов сильным напором горячей воды (исключая затекание в панель пола).

Это необходимое условие  при перевозке неупакованных продуктов и продуктов, склонных к протеканию или выделению сока.

Расчет тушевоза
Сложность строительства конструкции фургона - тушевоза, прежде всего заключается в правильном прочностном расчете.

Следует помнить, что общий вес перевозимых туш на крюках не должен превышать грузоподъёмность автомобиля – фургона, а максимальная нагрузка на погонный метр направляющей тушевоза не должна превышать 285 кг.

Сделать заказ
При подготовке коммерческого предложения, мы учитываем особенности бизнеса и производства заказчика, пожелания по комплектации и исполнению фургона, а также желаемый бюджет покупки.
