Прицеп трейлер (прицеп для перевозки автомобилей и техники)

Представляет из себя платформу с выдвижными трапами на шасси прицепа, доработанную для перевозки автомобилей, дорожной и др. техники, яхт, гидроциклов и т.п. Прицеп имеет подъёмные или выдвижные трапы, усиленную платформу, крепления и упоры для обеспечения устойчивости груза во время транспортировки и устойчивости самого прицепа во время разгрузки-погрузки траспортируемого транспортного средства.

Основные характеристики:

Двухосные прицепы
- Размеры платформы
  - Длина 3,2-7,0м
  - Ширина 1,7-2,45м
- Погрузочная высота 520-850мм.
- Грузоподъёмность 1,2-8т.
- Возможна установка на платформу дуг с тентом
- Для перевозки различных транспортных средств, катеров, яхт, мотоциклов и т.п., в том числе по эскизам заказчика.

Маркетинг рынка показывает неуклонный рост спроса на прицепы, используемые для доставки строительной и дорожной техники к местам производства работ. Требования к данному роду транспортных устройств - высокая грузоподъемность при небольших габаритах и собственной массе, маневренность на дорогах и простота обслуживания.
Прицеп модели 87140 грузоподъемностью 4 тонны представлялся нами в мае-июне текущего года на выставке "Строительная техника и технологии&quot, проходившей в Москве, где пользовался "живым&quot интересом у представителей дорожно-строительных и транспортных компаний. В изделии применены ступичные узлы и тормозные механизмы от автомобиля ЗиЛ 5301. Пневматическая подвеска скомпонована на базе комплектующих автобуса ЛиАЗ 677. По результатам экспериментальной эксплуатации опытного образца в конструкцию было внесено значительное количество изменений. Так несущие швеллеры рамы заменены на профили прямоугольного сечения, уменьшена ширина трапов и конструктивно изменились рычаги подвески и балка оси. Это позволило уменьшить габариты грузовой платформы, сохранив грузоподъемность. Полностью переработаны механизмы вариации высоты и фиксации дышла, крепления трапов в транспортном положении. Пересмотрена конструкция аутригеров и площадки для установки лебедки. Применение оригинальных портальных осей (разработка конструкторов ООО "Центртранстехмаш") и включение в пневматическую систему подвески крана быстрого сброса давления воздуха в пневмоподушках позволили значительно снизить погрузочную высоту. Прицеп получился коммуникабельным, простым в эксплуатации и относительно недорогим. Данная модель 871400 имеет следующие характеристики:

габариты в транспортном положении (ДхШхВ) 5140х2500х2520мм;
габариты грузовой платформы (ДхШ) 3500х1740мм;
погрузочная высота 550мм;
база 1000 мм;
колея передних / задних колес 2085мм;
снаряженная масса 1200кг;
полная масса 5200кг;
максимально допустимая нагрузка на сцепное устройство 200кг;
подвеска передней и задней оси зависимая с пневматическими упругими элементами;
рабочая тормозная система двухпроводная, пневмогидравлическая, возможна установка систем ABS "WABCO&quot или "Knorr-Bremse", тормозные механизмы всех колес - барабанные;
запасная и стояночная тормозная система механическая с приводом к тормозным механизмам колес задней оси от пружинного энергоаккумулятора;
колеса: шины односкатные, размер 215-225/75 R17,5.

Рекомендуемые тягачи: ЗИЛ 4330, ЗИЛ 431410, КАМАЗ 5320 и их модификации.

Грузоподъёмность прицепа модели 87140В - 8 тонн. Прицеп имеет грузовую платформу с бортами, возможна установка каркаса с тентом для защиты техники при транспортировке. Настил пола из рифленой стали. Данный прицеп, по индивидуальному заказу, может оснащаться гидрофицированным задним бортом, одновременно являющимся трапом для заезда техники. Оси оригинальной конструкции с двухскатными колесами. Подвеска всех колес зависимая, на пневматических упругих элементах. Технические характеристики прицепа модели 87140В:

габариты в транспортном положении (ДхШхВ) 7800х2450х3900 мм;
габариты грузовой платформы (ДхШ) 6000х2300 мм;
погрузочная высота 890 мм;
база 1100 мм;
колея передних / задних колес 1665 мм;
снаряженная масса 2050 кг;
полная масса 10000 кг;
максимально допустимая нагрузка на сцепное устройство 300 кг;
подвеска передней и задней оси зависимая с пневматическими упругими элементами;
рабочая тормозная система двухпроводная, пневмогидравлическая, возможна установка систем ABS "WABCO&quot или "Knorr-Bremse&quot, тормозные механизмы всех колес барабанные;
запасная и стояночная тормозная система механическая с приводом к тормозным механизмам колес задней оси от пружинного энергоаккумулятора;
колеса: шины двухскатные, размер 215-225/75 R17,5.

Рекомендуемые тягачи: ЗИЛ 4330, ЗИЛ 431410, КАМАЗ 5320 и их модификации.

Прицепы для перевозки контейнера 10ft или дизельгенераторной электростации.

габариты грузовой платформы (ДхШ) 3500х2500мм;
погрузочная высота 750-950мм;
снаряженная масса 1200кг;
полная масса 5200кг;
Регулируемое по высоте дышло (диапазон регулировки 550-950мм).
Прицеп оснащен балками с четырьмя угловыми фитингами для установки контейнера.
Прицеп комплектуется запасным колесом, двумя противооткатными упорами; четырьмя механическими аутригерами, дополнительной опорой с поворотным колесом диаметром 160 мм.
колеса: шины односкатные, размер 225/65 R16.

Рекомендуемые тягачи: ЗИЛ 4330, ЗИЛ 431410, КАМАЗ 5320 и их модификации.

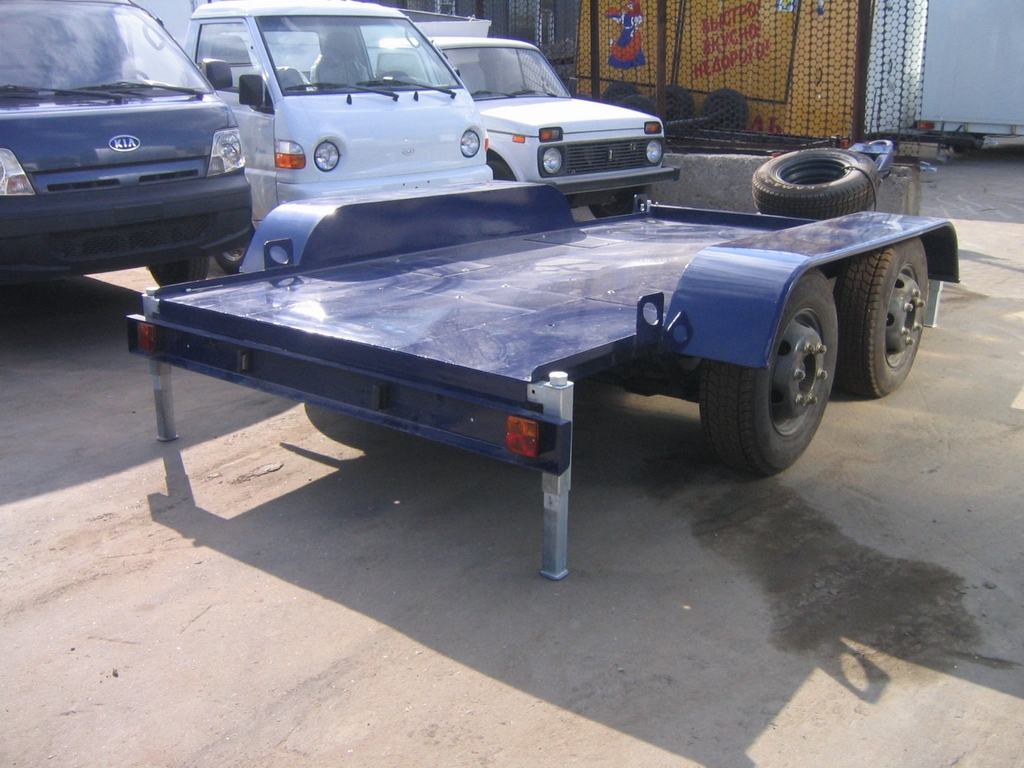

Пример платформы прицепа-трейлера с выдвижными (а не откидывающимися) трапами. Так же пример тента различной формы. Грузоподъёмность до 1,3 тн.

Прицеп-автовоз 87122А.

Платформа 4,0х1.8м из листа с просечкой, с трапами
грузоподъёмность 1380кг
оси Аutoflex
колёса 185/70 R14

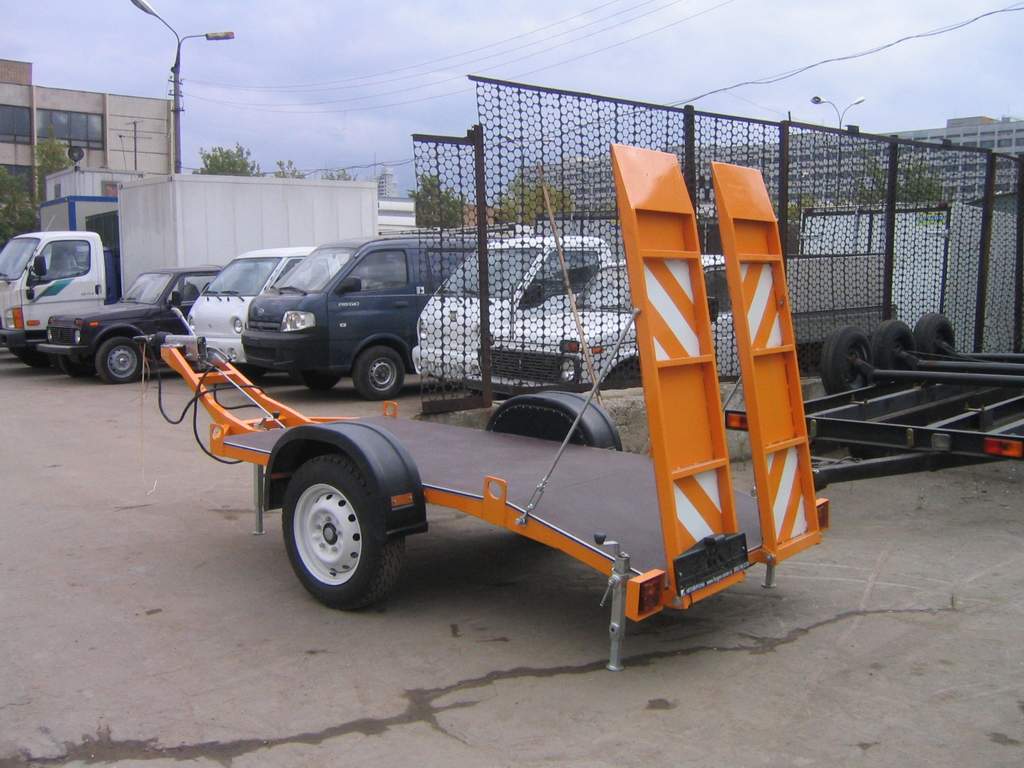

Прицеп модели 871500 для перевозки катка Ammann AR-65. Грузоподъемность 800 кг.
